ヒミツその9
マンホール蓋は進化中!?

マンホールカードなどで注目を浴びているマンホール蓋。大津町の蓋は「茶色で地味…」と思われているかもしれませんが、実は大津町の蓋も人知れず進化を遂げています。その進化の過程をご紹介します。

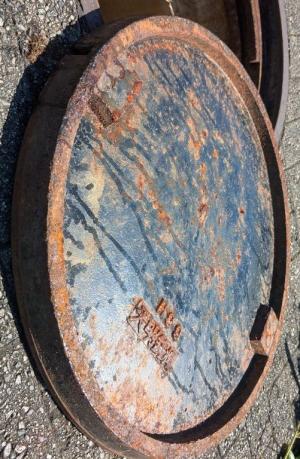

• 特徴
  • 町章マーク（蓋周辺にコンクリート）
  • 穴1箇所

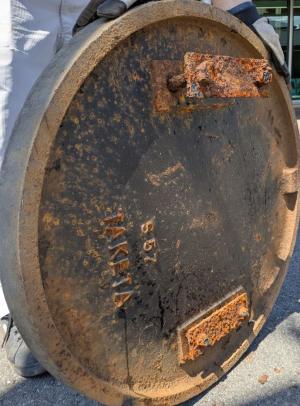

  • 取っ手付き
  • 分厚くて重い（約80kg）

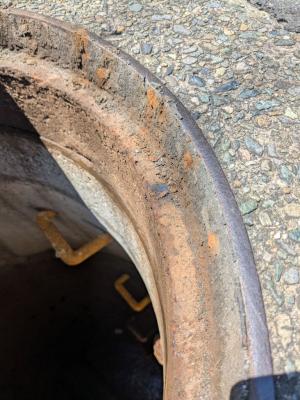

  • 平受け構造（枠に蓋をはめるだけ）→枠と蓋の間に隙間がありがたつきやすい
  • 滑りやすい

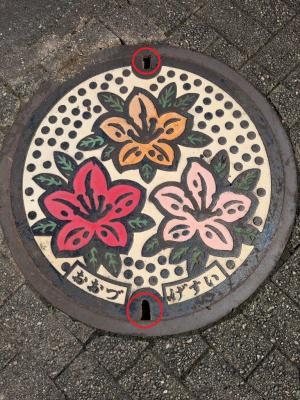

• 特徴
  • つつじデザイン（カラー版は肥後大津駅北側と美咲野団地メイン通りに設置）

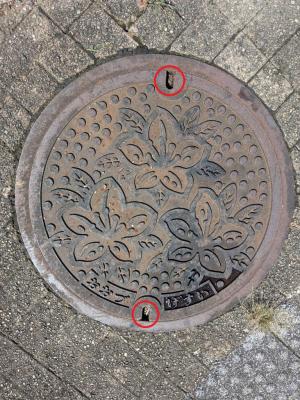

  • 細長い穴2箇所
  • 分厚くて重い（約80kg）
  • 平受け構造（枠に蓋をはめるだけ）→枠と蓋の間に隙間がありがたつきやすい
• 改善点
  • 凸凹により少し滑りにくくなった

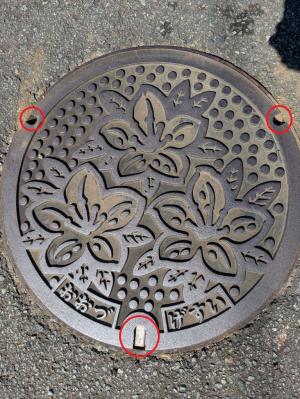

• 特徴　

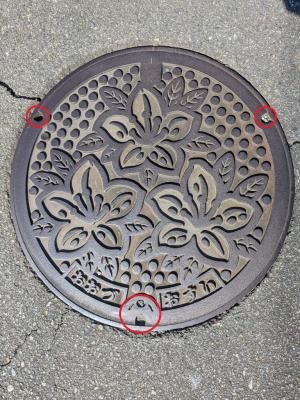

  • つつじデザイン
  • 穴は大1箇所、小2箇所
  • 凸凹により少し滑りにくい
• 改善点

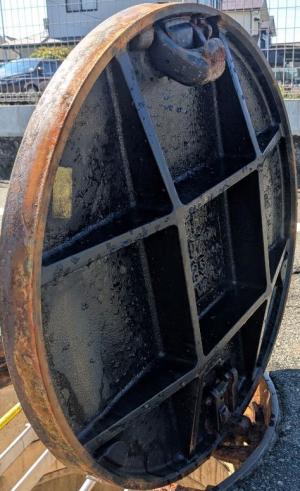

  • 蓋裏の井桁リブ構造とダクタイル鋳鉄採用→軽量化＆強度向上に成功（約45kg）

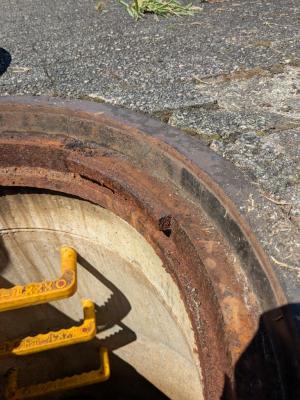

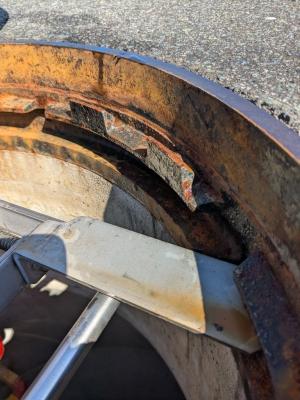

  • 急勾配受け構造（コルク栓のように枠に蓋をはめ込み壁面を接触させる）→がたつき改善

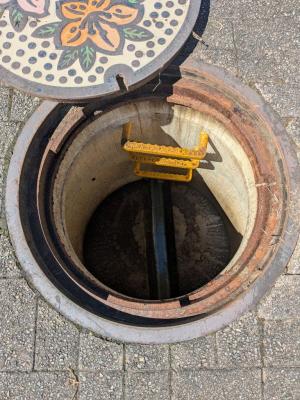

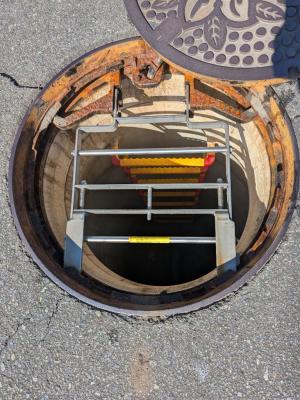

  • 転落防止はしごを設置
  • 簡易ロックによる浮上防止

• 特徴
  • つつじデザイン
  • 穴は大1箇所（細長く、ステンレスが見える）、小2箇所
  • 凸凹により少し滑りにくい
  • 蓋裏の井桁リブ構造とダクタイル鋳鉄（約45kg）
  • ​​急勾配受け構造

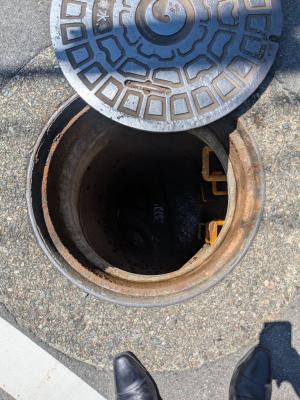

  • 転落防止はしごを設置
• 改善点
  • ロック機能強化→浮上防止機能の強化
  • 専用器具でのみ開閉可能に変更→不法開閉、不法投棄防止

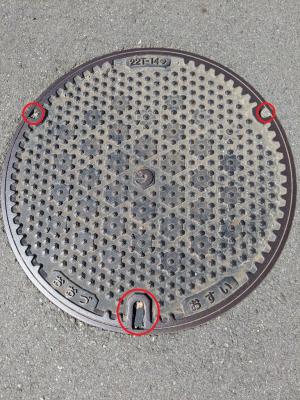

• 特徴
  • 穴は大1箇所（細長く、ステンレスが見える）、小2箇所
  • ダクタイル鋳鉄（約45kg）
  • ​​浮上防止ロック付き
  • 専用器具でのみ開閉可能

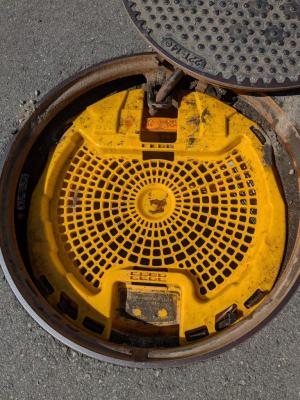

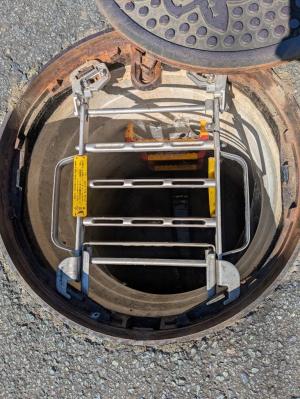

  • 転落防止はしごまたはカバー付き
• 改善点

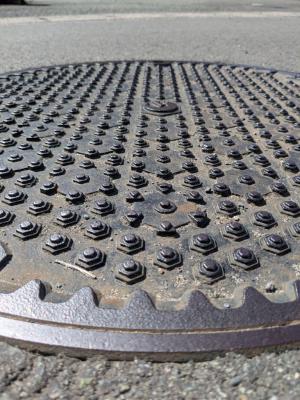

  • 階段状の凸凹による耐スリップデザイン採用

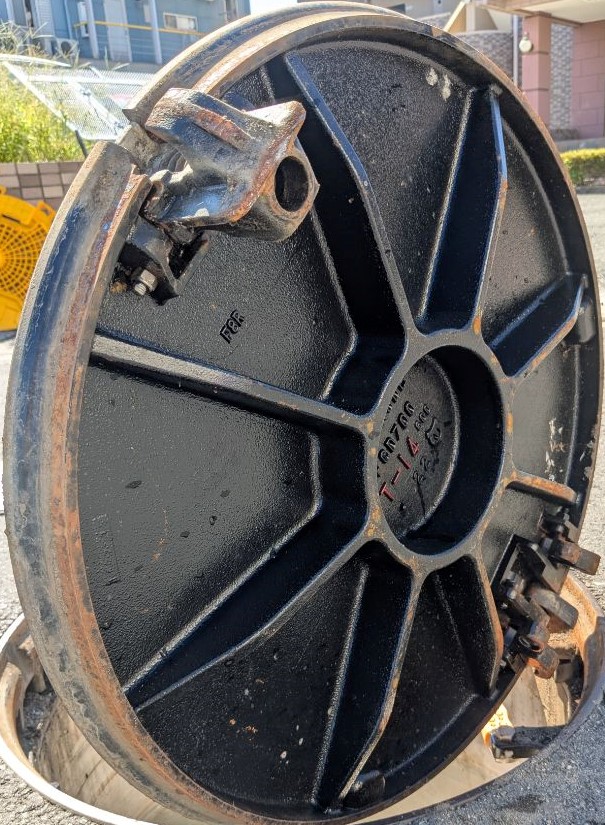

  • 蓋裏の放射状リブ構造採用→強度向上

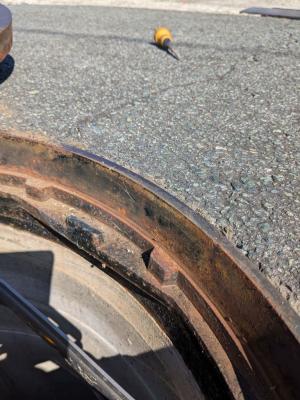

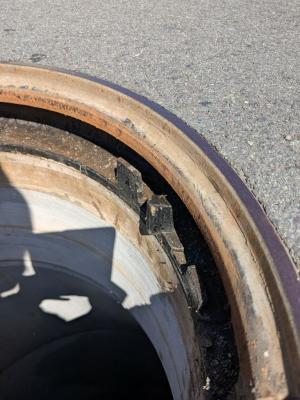

  • 多段勾配受け構造採用→蓋の過度の食い込み防止

派手なマンホール蓋が注目されがちですが、見た目は大きく変わらなくても、その機能性は大きく向上しています。身近にあるマンホール蓋がどんな機能を持っているのか、実際に目で視て、触って、その違いを実感してみてください！

マンホール蓋の進化のまとめ [PDFファイル／556KB]

・大津町マンホールマップ

出典：国土地理院ウェブサイト（URL＜外部リンク＞）
